ПРЕДЛАГАЕМ ПРОЕКТИРОВАНИЕ, ПРОИЗВОДСТВО, ПОСТАВКУ ОБОРУДОВАНИЯ для ХРАНЕНИЯ и ТРАНСПОРТИРОВКИ ПРОДУКЦИИ для ВАШЕГО ПРЕДПРИЯТИЯ.
Звоните по телефону вверху страницы или пишите СЮДА, либо заполните форму ВЫШЕ (СДЕЛАЙ ЗАКАЗ ОБОРУДОВАНИЯ!). Представительство завода АО "Ивантеевский Элеватормельмаш" в СКФО и ЮФО предлагает Вашему предприятию проектирование, производство и поставку оборудования, комплектующих, запасных частей для хранения и транспортировки продукции. Российское производство по мировым стандартам. Искренне надеемся на вашу заинтересованность. Завод производит: — широкий спектр ленточных конвейеров с шириной ленты от 200 до 2000 мм, — винтовые конвейеры требуемой производительности с диаметром винта 106, 150, 200, 250, 320, 400, 500 мм, — цепные конвейеры (прямые и горизонтально-наклонные) с металлическими и полимерными скребками, — пластинчатые конвейеры с шириной рабочей поверхности от 500 до 1600 мм, — нории ленточные производительностью от 1 до 350 т/ч, — элеваторы цепные производительностью от 0,75 до 220 т/ч, — автомобиле — и вагоноразгрузчики, — пакетоформирующие машины, — самотечное оборудование, — бесстержневые спиральные конвейерные системы, — пневматические перегружатели производительностью 7-30, 60 т/ч, — завод освоил выпуск пневматического пробоотборника зерна, — запасные части, в том числе: барабаны приводные, станции натяжные, роликоопоры, ролики и ковши любых типоразмеров. ОАО "Ивантеевский Элеватормельмаш" ( ОАО "ИЭММ" ) - машиностроительное предприятие, производящее перегрузочное и транспортирующее оборудование. Основано в 1949 году. Продукция завода эксплуатируется предприятиями металлургической отрасли, производственными и перерабатывающими компаниями АПК, предприятиями химической промышленности. Оборудование производства ОАО "ИЭММ" используется также в строительной индустрии, портовых и железнодорожных компаниях, а также другими организациями, чья деятельность связана с транспортировкой сыпучих и штучных грузов.
ЗЕРНОХРАНИЛИЩА
Устройство отгрузки и приема зерна с железнодорожного транспорта.Для цепей приема зерна на нашем предприятии разработано стационарное оборудование производительностью до 700 т/час, способное выдерживать серьезные нагрузки и обеспечивать герметичность: горизонтальные и наклонные цепные конвейеры, нории (элеваторы). Оборудование способно обеспечивать раздачу по емкостям, расположенным в несколько рядов. Использование на конвейерах задвижек с электроприводом предназначено для выпуска зерна в заданной точке. Данная функция также может быть реализована при помощи цепных конвейеров с перекидными клапанами. Отгрузка зерна может осуществляться также при помощи ленточных конвейеров (передвижных, горизонтальных и наклонных).
Устройство для приема зерна и семян подсолнечника с автотранспорта
Для механизированной выгрузки зерна налажен выпуск автомобилеразгрузчиков из грузовых автомобилей и автопоездов с одним или несколькими прицепами без их расцепки с боковой разгрузкой грузоподъемностью до 100 т и длиной платформы до 24 м.
Норийные вышки для размещения приводов норий
Перекидные устройства для переброски зерна с одной линии конвейеров на другую в линиях загрузки и выгрузки силосов, отгрузки зерна на водный транспорт;
В качестве перекидного механизма для переброски зерна в зависимости от характеристик может быть использован перекидной клапан и реверсивный конвейер.
Надземные галереи
В соответствии с техническими условиями мы можем изготовить транспортеры требуемой производительности, шириной ленты до 2 м:
Для передачи зерна из ж/д транспорта в зернохранилище или для его отгрузки на водный транспорт;
Для отгрузки зерна на водный транспорт из зернохранилища, напрямую из устройства приема с ж/д транспорта, напрямую из устройства приема с автотранспорта заданным количеством ленточных конвейеров;
Загрузочные установки высокой интенсивности
В соответствии с проектом мы готовы произвести установки, предназначенные для перевалки сыпучих грузов.
Все транспортные конвейеры обеспечивают герметичное укрытие груза.
ПОДРОБНОСТИ в СТАВРОПОЛЕ:
+7 (8652) 333-154
+7 (8652) 230-580
+7 (8652) 333-154
+7 (8652) 230-580
ЛЕНТОЧНЫЕ КОНВЕЙЕРЫ
КОНВЕЙЕР ЛЕНТОЧНЫЙ БЕЗРОЛИКОВЫЙ СТАЦИОНАРНЫЙ У9-УКБ
| Технические характеристики | У9-УКБ-30 | У9-УКБ-40 | У9-УКБ-50 | У9-УКБ-65 |
|---|---|---|---|---|
| Производительность, т/ч | 25 | 50 | 100 | 175 |
| Длина транспортирования, (мax) м | 65 | 65 | 65 | 65 |
| Ширина ленты, мм | 300 | 400 | 500 | 650 |
| Скорость ленты, м/с | 1.5 | 1.5 | 1.7 | 1.7 |
| Мощность привода, (мах) кВт | 4 | 7.5 | 15 | 18.5 |
Предназначен для перемещения зерна, продуктов его переработки и других сыпучих материалов по горизонтали и под углом до 18° с гладкой лентой. При применении с большим углом наклона – до 45°, применяется шевронная или специальная лента с полками.
КОНВЕЙЕР ЛЕНТОЧНЫЙ РОЛИКОВЫЙ УСИЛЕННЫЙ УКР
| Технические характеристики | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ширина ленты: | 400 | 500 | 6080 | 800 | 1000 | 1200 | 1400 | 1600 | 2000 | |
| Производительность конвейера м3/ч при V-2 м/с | 70 | 210 | 250 | 300 | 500 | 700 | 1000 | 1350 | 2000 | |
| Скорость движения ленты м/с | от 0,5 до 2,5 | |||||||||
| Диаметр роликов, мм | 102; 108; 127; 159 | |||||||||
|
Мощность электродвигателя |
Определяется проектом | |||||||||
Предназначен для транспортировки сыпучих материалов по горизонтали и под углом до 18° с гладкой лентой. При применении с большим углом наклона – до 45°, применяется шевронная или специальная лента с полками.
КОНВЕЙЕР ЛЕНТОЧНЫЙ У9-УКБ-02 (КЛ)
| Технические характеристики | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Расстояние между осями барабанов, мм | от 4000 до 12000 | |||||||||
| Ширина ленты, мм | от 300 до 800 | |||||||||
| Скорость ленты, м/с | от 0,2 до 1,5 | |||||||||
| Установленная мощность, кВт | от 1,1 до 4 | |||||||||
Предназначен для перемещения штучных грузов.
Исполняется с постоянным углом наклона или с механизмом регулировки высоты.
Варианты изготовления: (настил или ролики) горизонтальный, наклонный, передвижной, стационарный.
Исполняется с постоянным углом наклона или с механизмом регулировки высоты.
Варианты изготовления: (настил или ролики) горизонтальный, наклонный, передвижной, стационарный.

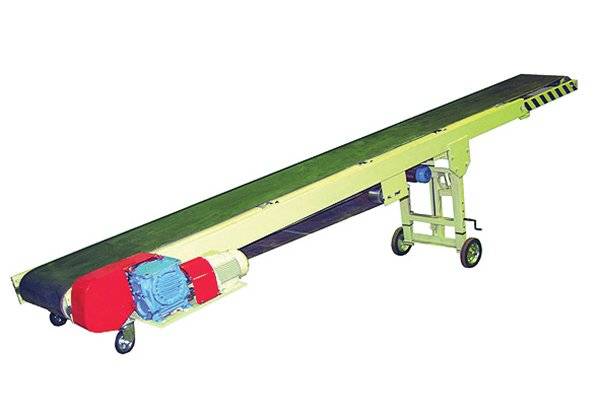

КОНВЕЙЕР ЛЕНТОЧНЫЙ ПЕРЕДВИЖНОЙ ТЕЛЕСКОПИЧЕСКИЙ 2ТС
| Технические характеристики | Т2С/4 | Т2С/5 | Т2С/6 |
|---|---|---|---|
| Расстояние между осями барабанов, мм | 4000-5000 | 5000-6000 | 6000-7500 |
| Ширина ленты, мм | 500 | 500 | 500 |
| Скорость ленты, м/с | 0,6 | 0,6 | 0,6 |
| Вылет выдвижной рамы, мм | 1000 | 1500 | 1500 |
| Установленная мощность, кВт | 3 | 3 | 3 |
Предназначен для внутрискладского перемещения штучных грузов (мешки, коробки и др.) при погрузочно-разгрузочных работах.
КОНВЕЙЕР ЛЕНТОЧНЫЙ КАТУЧИЙ (ВОЗМОЖНО РЕВЕРСИВНОЕ ИСПОЛНЕНИЕ)
| Технические характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Производительность, т/ч | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 2000 | |
|
Производительность конвейера м3/ч при V-2 м/с |
120 | 210 | 300 | 500 | 700 | 1000 | 1350 | 2000 | |
| Скорость движения ленты м/с | от 0,5 до 2,5 | ||||||||
| Диаметр роликов, мм | 108; 127; 159 | ||||||||
|
Мощность электродвигателя |
Определяется проектом | ||||||||
Предназначен для транспортирования сыпучих и кусковых материалов.
НАШИ ИННОВАЦИИ: ГЕРМЕТИЧНЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР
| Технические характеристики | ||||||||
|---|---|---|---|---|---|---|---|---|
| Производительность, т/ч | 100 | |||||||
| Ширина ленты, мм | 500 | |||||||
| Мощность привода, кВт | до 30 | |||||||
| Скорость ленты, м/с | 1,4 | |||||||
| Угол наклона, град. | 0 | |||||||
Герметичный ленточный конвейер производительностью до 100 т/ч и длиной 115 м для установки на открытых площадках. Подшипники роликоопор изолированы от внутренней пыли и загрязнений. Герметичные конвейера – альтернатива галереям из цепных конвейеров.
Возможна аспирация.
Возможна аспирация.
КРУТОНАКЛОННЫЕ КОНВЕЙЕРЫ
| Технические характеристики | ||||||||
|---|---|---|---|---|---|---|---|---|
| Производительность, т/ч | 90 | |||||||
| Ширина ленты, мм | 800 | |||||||
| Угол наклона, град. | 75 | |||||||
| Мощность привода, кВт | 15 | |||||||
| Скорость ленты, м/с | 1,4 | |||||||
| Лента |
800 EP400/3 6/2 4-100TS T=90-110°С |
|||||||
Конвейер изготавливается с углом наклона 75°, оборудован датчиками скорости, подпора, схода ленты, щеткой Ø600мм со встроенным электродвигателем для очистки ленты.
Применяемая лента – «Gummibord». Конвейер укрыт герметичными кожухами, имеет жесткую конструкцию ферменного типа.
Применяемая лента – «Gummibord». Конвейер укрыт герметичными кожухами, имеет жесткую конструкцию ферменного типа.
УЗЛЫ И ЗАПАСНЫЕ ЧАСТИ К ЛЕНТОЧНЫМ КОНВЕЙЕРАМ

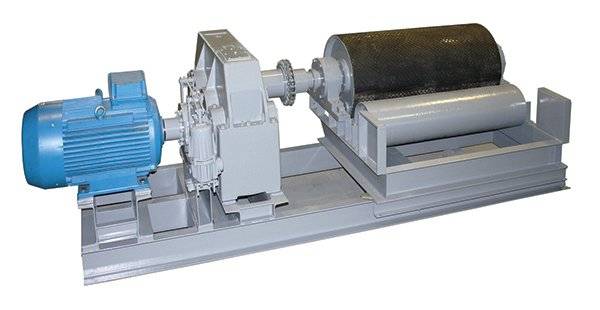

СТАНЦИИ ПРИВОДНЫЕ
СТАНЦИЯ НАТЯЖНАЯ ГРУЗОВАЯ ВЕРТИКАЛЬНАЯ
СТАНЦИИ ПРИВОДНЫЕ
РОЛИКООПОРЫ
РОЛИКООПОРЫ
РОЛИКООПОРЫ
Предназначены для поддержания груженой ветви ленты конвейера и придания ей желобчатой формы. Роликоопоры устанавливаются на ленточных конвейерах, предназначенных для транспортирования сыпучих материалов. Угол наклона боковых роликов: 30°, 45°, 60°.
РОЛЬГАНГ (НЕПРИВОДНОЙ)
РОЛЬГАНГ НАКЛОННЫЙ (ПРИВОДНОЙ)
ПОВОРОТНЫЕ СЕКЦИИ
СЕКЦИОННЫЕ ПОЛУКРУГЛЫЕ УКРЫТИЯ ИЗ ПОЛИКАРБОНАТА ИЛИ ОЦИНКОВАННОЙ СТАЛИ
СЕКЦИОННЫЕ ПОЛУКРУГЛЫЕ УКРЫТИЯ ИЗ ПОЛИКАРБОНАТА ИЛИ ОЦИНКОВАННОЙ СТАЛИ
Легкая, быстросъемная конструкция обеспечивает удобный доступ к конвейеру, защиту транспортируемого продукта от атмосферных осадков. В ряде случаев является альтернативой галереям из цепных конвейеров.
ТЕЛЕЖКА СБРАСЫВАЮЩАЯ TCЗ/ТСМ
| Технические характеристики | Ширина ленты, мм |
Производительность, м3/ч (без крыльчатки) |
|---|---|---|
| ТС–500 | 500 | 120 |
| ТС–650 | 650 | 210 |
| ТС–800 | 800 | 300 |
| ТС–1000 | 1000 | 500 |
| ТС–1200 | 1200 | 700 |
| ТС–1400 | 1400 | 1000 |
Предназначена для разгрузки зерна самотеком с лент верхних конвейеров, механизированных складов и элеваторов.
ТИПОВЫЕ РАЗМЕРЫ ПРОИЗВОДИМЫХ РОЛИКОВ КОНВЕЙЕРНЫХ
| Диаметр ролика при скорости ленты, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Ширина ленты, мм | Меньше или равно 2 м/с | 2-4 м/с | ||||||
| 500 | 89 | 89 | ||||||
| 650 | 89 | 89,108 | ||||||
| 800 | 89,108 | 89,108,127 | ||||||
| 1000 | 108,127 | 108,127 | ||||||
| 1200 | 108,127 | 108,127,159 | ||||||
| 1400 | 127,159 | 127,159 | ||||||
| 1600 | 127,159 | 127,159 | ||||||
| 1800 | 159 | 159 | ||||||
| 2000 | 159 | 159 | ||||||
РЕКОМЕНДОВАННЫЙ ДИАМЕТР РОЛИКА
| Типоразмеры | ||||||||
|---|---|---|---|---|---|---|---|---|
| № п/п | Диаметр | Длина, мм. | ||||||
| 1 | 54 | 530 | ||||||
| 2 | 60 | 600; 1020 | ||||||
| 3 | 76 | 100; 200; 250; 315; 600; 750; 950 | ||||||
| 4 | 89 | 160; 250; 380; 500; 530; 600; 670; 750; 950; 1000; 1200 | ||||||
| 5 | 89 | 460, Амортизирующие Р9-21 | ||||||
| 6 | 102 | 200; 230; 250; 315; 500; 700; 750; 800; 950; 1000; 1140; 1400 | ||||||
| 7 | 108 | 280; 500; 530; 670; 750; 900; 950; 1200; 1400; 1600 | ||||||
| 8 | 127 | 245; 310; 380; 460; 700; 750; 950; 1150; 1300 | ||||||
| 9 | 159 | 310; 460; 700; 950; 1400 | ||||||
ВИНТОВЫЕ КОНВЕЙЕРЫ
КОНВЕЙЕРЫ ВИНТОВЫЕ У9-УКВ (В ЖЕЛОБЕ)
| Технические характеристики | УКВж-106 | УКВж-150 | УКВж-200 | УКВж-250 | УКВж-320 | УКВж-400 | УКВж-500 |
|---|---|---|---|---|---|---|---|
| Производительность, (max) т/ч | 2 | 7 | 15 | 30 | 60 | 120 | 160 |
| Диаметр винта, мм | 106 | 150 | 200 | 250 | 320 | 400 | 500 |
| Длина транспортирования, (мax) м | 15 | 15 | 20 | 25 | 25 | 25 | 25 |
| Установленная мощность, кВт | 2,2 | 3 | 4 | 7,5 | 18,5 | 30 | 37 |
Предназначены для транспортирования в горизонтальной плоскости и под наклоном до 20° к горизонту зерна, продуктов его переработки, а также сыпучих строительных материалов. Могут быть использованы в качестве питателей, дозаторов, смесителей, ворошителей.

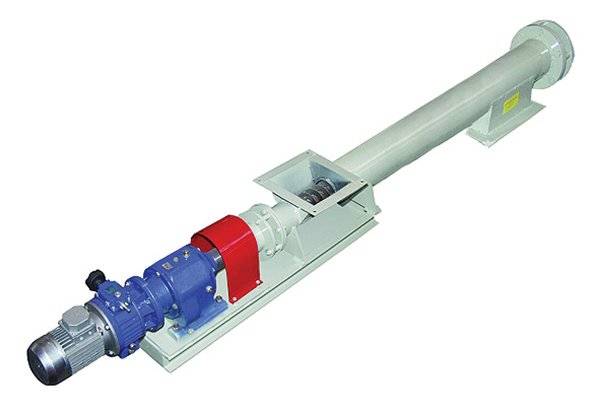

КОНВЕЙЕРЫ ВИНТОВЫЕ У9-УКВ (В ТРУБЕ)
| Технические характеристики | УКВт-106 | УКВт-150 | УКВт-200 | УКВт-250 | УКВт-320 | УКВт-400 | УКВт-500 |
|---|---|---|---|---|---|---|---|
| Производительность, (max) т/ч | 3 | 10 | 30 | 80 | 120 | 180 | 220 |
| Диаметр винта, мм | 106 | 150 | 200 | 250 | 320 | 400 | 500 |
| Длина транспортирования, (мax) м | 15 | 15 | 20 | 20 | 20 | 20 | 20 |
| Установленная мощность, кВт | 2,2 | 3 | 7,5 | 15 | 22 | 30 | 37 |
Предназначены для транспортирования в горизонтальной плоскости или под углом до 60° к горизонту зерна, продуктов его переработки, и других сыпучих материалов.
КОНВЕЙЕР ВИНТОВОЙ ПЕРЕДВИЖНОЙ У9-УКВ-1
| Технические характеристики | У9-УКВ-I | У9-УКВ-II | У9-УКВ-III |
|---|---|---|---|
| Производительность при min высоте подъема, (мах) т/ч | 100 | 100 | 100 |
| Диаметр винта, мм | 250 | 250 | 250 |
| Длина транспортера, м | 10 | 12,5 | 7,5 |
| Установленная мощность, кВт | 11 | 11 | 11 |
| Min высота сброса, мм | 2350 | 2910 | 1800 |
| Max высота сброса, мм | 6500 | 7100 | 5000 |
Предназначены для перемещения зерна и других сыпучих материалов, а также загрузки автомашин, ж/д вагонов и т.п.
КОНВЕЙЕР ВИНТОВОЙ РАЗГРУЗЧИК Ж/Д ВАГОНОВ У9-РХ-61
| Технические характеристики | РХ-61 | РХ-61-Ц |
|---|---|---|
| Производительность, т/ч | 60 | 110 |
| Диаметр наклонного винта, мм | 250 | 250 |
| Диаметр горизонтальных винтов, мм | 130 | 130 |
| Мощность электродвигателя наклонного винта, кВт | 4 | 4 |
| Мошность мотор-редукторов горизонтальных винтов, кВт | 3х2 шт | 3х2 шт |
| Высота выброса зерна, мм | 950 | 1140 |
| Расстояние выгрузки от оси рельса, мм | 2200 | 2245 |
Предназначен для безбункерной разгрузки зерна и других сыпучих материалов (песок, цемент) из ж/д вагонов типа «Хоппер».
САМОПОДАВАТЕЛЬ ШНЕКОВЫЙ ПЕРЕДВИЖНОЙ
| Технические характеристики | У9-УСШ | У9-УСШ/6 | У9-УСШ/15 | У9-УСВ |
|---|---|---|---|---|
| Производительность, т/ч | 80 | 80 | 200 | 80 |
| Высота сброса, мм | 850 | 950 | 4630 | 2500 |
| Диаметр винта, мм | 250 | 250 | 400 | 250 |
| Установленная мощность, кВт | 4 | 4 | 30 | 4 |
| Габаритные размеры, мм: Длина | 3900 | 6000 | 15600 | 5250 |
| Ширина | 1349 | 1349 | 2000 | 1900 |
| Высота | 1930 | 2000 | 6125 | 3500 |
Предназначен для зерна из насыпи в различные транспортирующие средства.
КОНВЕЙЕРЫ ВИНТОВЫЕ УКВ (ПИТАТЕЛИ, ДОЗАТОРЫ, ВОРОШИТЕЛИ)
| Технические характеристики | УКВ-106 | УКВ-150 | УКВ-200 | УКВ-250 | УКВ-320 |
|---|---|---|---|---|---|
| Производительность т/ч | 0,2-3 | 2-10 | 5-30 | 10-80 | 20-120 |
| Диаметр винта, мм | 106 | 150 | 200 | 250 | 320 |
| Длина транспортирования, м | 15 | 15 | 20 | 20 | 20 |
| Установленная мощность, кВт | 2,2 | 3 | 7,5 | 15 | 22 |
Предназначены для дозированной подачи сыпучих грузов.
КОНВЕЙЕРЫ БЕССТЕРЖНЕВЫЕ СТ
| Технические характеристики | СТ-55 | СТ-75 | СТ-90 | СТ-125 |
|---|---|---|---|---|
| Производительность | 0,4 | 1,5 | 2,5 | 6 |
| Диаметр винта, мм | 38 | 61 | 68 | 95 |
| Диаметр трубы, мм | 55 | 75 | 90 | 125 |
| Длина транспортирования, м | 20 | 20 | 25 | 25 |
| Установленная мощность, кВт | 0,75 | 1,5 | 2,2 | 2,2 |
Предназначены для дозированной подачи сыпучих грузов. Расчет произведен по зерну для горизонтального конвейера.
БУНКЕР НАКОПИТЕЛЬ-ПИТАТЕЛЬ ДЛЯ СУХОГО СВЕКЛОВИЧНОГО ЖОМА
| Технические характеристики | ||||||||
|---|---|---|---|---|---|---|---|---|
| Производительность (max), т/ч | 18 | |||||||
| Насыпная плотность, т/м3 | 0,25 | |||||||
| Влажность, % | 12 | |||||||
| Температура эксплуатации, град. | 60 | |||||||
| Мотор-редуктор | F4 12 H40 38,2 S3H2M3LB4 | |||||||
| Мощность, кВт | 18 | |||||||
| Габариты, мм | 4432х3472х6980 | |||||||
| Масса, т | 9 | |||||||
Применяется на линиях переработки свекловичного жома. Механизированный бункер для сбора и равномерной подачи материалов с низкой сыпучестью представляет собой бункер из металлоконструкций с загрузочным и разгрузочным отверстием, оснащенный шнеками диаметром 500 мм и мотор-редуктором, обеспечивающими равномерную загрузку линии гранулирования. Для обеспечения равномерной загрузки гранулятора, сухой жом, произведенный сушильной установкой, накапливается в бункере.
НОРИИ (ЭЛЕВАТОРЫ)
НОРИИ ЛЕНТОЧНЫЕ УН
| Технические характеристики | УН-1 | УН-10 | УН-20 | УН-50 | УН-100 | УН-175 | УН-350 | УН-700 |
|---|---|---|---|---|---|---|---|---|
| Производительность, т/ч | 1 | 10 | 20 | 50 | 100 | 175 | 350 | 700 |
| Ширина ленты, мм | 100 | 150 | 150 | 200 | 300 | 500 | 600 | 850 |
| Скорость ленты, м/с | 0.9 | 1.48 | 1.48 | 2.5 | 2.5 | 2.4 | 3.25 | 3.6 |
| Шаг ковшей, мм | 100 | 260 | 140 | 180 | 180 | 205 | 180 | 185x2 |
| Тип ковшей | УКЗ-1 | У9-УКЗ-10 | УКЗ-10-Ф | У9-УКЗ-50 | У9-УКЗ-100 | У9-УКЗ-175 | У9-УКЗ-350 | ETS-5AX2 |
| Установленная мощность (max), кВт | 0.75 | 3 | 5.5 | 11 | 30 | 45 | 90 | 160 |
| Высота нории (max), м | 10 | 45 | 45 | 45 | 60 | 60 | 60 | 60 |
Предназначены для вертикального перемещения зерна и продуктов его переработки, а также других сыпучих грузов крупностью до 10 мм.
НОРИИ (ЭЛЕВАТОРЫ) ЦЕПНЫЕ УНЦ
| Технические характеристики | УНЦ-10 | УНЦ-50 | УНЦ-100 | УНЦ-175 | УНЦ-350 |
|---|---|---|---|---|---|
| Производительность, м/ч | 15 | 30 | 60 | 120 | 160 |
| Высота нории (max), м | 45 | 45 | 45 | 45 | 45 |
| Скорость цепи, м/с | 1.4 | 1.8 | 1.8 | 1.8 | 1.8 |
| Шаг ковшей, мм | 200 | 200 | 200 | 200 | 200 |
| Ширина ковша, мм | 130 | 160 | 260 | 390 | 500 |
| Количество цепей | 1 | 1 | 1 | 2 | 2 |
Предназначены для вертикального перемещения тяжелых сыпучих, кусковых, химических грузов и грузов с высокой температурой.
ЗАПАСНЫЕ ЧАСТИ ДЛЯ НОРИЙ
КОВШ НОРИЙНЫЙ ДЛЯ СЫПУЧИХ ПРОДУКТОВ
| Технические характеристики | УКЗ-1 | УКЗ-10 | УКЗ-20 | УКЗ-50 | УКЗ-100 | УКЗ-175 | УКЗ-350 |
|---|---|---|---|---|---|---|---|
| Емкость геометрическая, л | 015 | 1.2 | 1.5 | 1.8 | 3.6 | 7.5 | 9.9 |
| Количество отверстий для крепления, шт | 2 | 2 | 2 | 2 | 3 | 4 | 5 |
| Масса, кг | 0.13 | 0.51 | 0.54 | 0.82 | 1.33 | 2.8 | 8 |
| Габаритные размеры, мм: Ширина | 85 | 125 | 150 | 160 | 260 | 390 | 500 |
| Высота | 75 | 150 | 150 | 150 | 160 | 185 | 157 |
| Вылет | 53 | 125 | 125 | 125 | 150 | 175 | 220 |
Ковш устанавливается на нориях, предназначенных для вертикального перемещения зерна, продуктов его переработки и других материалов.
КОВШ НОРИЙНЫЙ БЕЗ ДНА
| Технические характеристики | Вылет, мм | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| IV-20c-IIa (IIб) | 121 | 125 | 59.5 | 0,25 (0,36) |
| У8-УН-IV-50c-IIa (IIб) | 145 | 160 | 77 | 0,80 (1,05) |
| IV-100c-IIa (IIб) | 151 | 260 | 81 | 0,83 (1,07) |
| IV-175c-IIa (IIб) | 176 | 185 | 76 | 0,74 (0,79) |
| IV-250c-IIa (IIб) | 151 | 350 | 81 | 0,925 (1,17) |
КОНВЕЙЕРЫ ЦЕПНЫЕ
КОНВЕЙЕР ЦЕПНОЙ С ПОГРУЖЕННЫМИ СКРЕБКАМИ У9-УКЦ
Предназначен для транспортировки сыпучих продуктов в закрытых коробах с крышками.
КОНВЕЙЕР ЦЕПНОЙ С ПОГРУЖЕННЫМИ СКРЕБКАМИ У9-УКЦ Предназначен для транспортировки сыпучих продуктов по ломанной трассе
| Технические характеристики | УКЦ-200 | УКЦ-320 | УКЦ-450 | УКЦ-600 | УКЦ-450В | УКЦ-600В |
|---|---|---|---|---|---|---|
| Производительность (max), т/ч (при насыпной массе 0,75 т/м3 | 60 | 100 | 200 | 350 | 350 | 500 |
| Длина транспортирования, (мax) м | 60 | 60 | 60 | 60 | 60 | 50 |
| Возможно увеличение длины конвейеров за счет применения вильчатой цепи | ||||||
| Ширина короба в свету, мм | 200 | 320 | 450 | 600 | 450 | 600 |
| Скорость цепи (мах), м/с | 0.6 | 0.6 | 0.8 | 0.95 | 0.95 | 0.95 |
| Установленная мощность (max), кВт | 18.5 | 22 | 75 | 75 | 75 | 110 |
| Количество цепей, шт | 1 | 1 | 1 | 1-2 | 1 | 1-2 |
ЗАДВИЖКИ РЕЕЧНЫЕ (РУЧНЫЕ И С ЭЛЕКТРОПРИВОДОМ) • ЗАДВИЖКИ С ПНЕВМОПРИВОДОМ
Предназначена для выпуска зерна, продуктов его переработки и других сыпучих грузов из емкостей винтовых и цепных конвейеров.
| Технические характеристики | Сечение | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЗШР (ручная) | 200х200 | 300х300 | 320х320 | 350х350 | 400х400 | 450х450 | 600х600 | |||||
| ЗШЭ (с эл. приводом) | 200х200 | 300х300 | 320х320 | 350х350 | 400х400 | 450х450 | 600х600 | 800х800 | ||||
| ЗШП (с пневмоприводом) | 200х200 | 300х300 | 320х320 | 350х350 | 400х400 | 450х450 | 600х600 | |||||
| ЗШР (для цепных конвейеров) | 200х610 | 320х610 | 450х940 | 600х940 | ||||||||
| ЗШЭ (для цепных конвейеров) | 200х610 | 320х610 | 450х940 | 600х940 | ||||||||
| ЗШП (для цепных конвейеров) | 200х610 | 320х610 | 450х940 | 600х940 | ||||||||
КОНВЕЙЕРЫ ПЛАСТИНЧАТЫЕ
КОНВЕЙЕРЫ ПЛАСТИНЧАТЫЕ И ЛЕНТОЧНО-ЦЕПНЫЕ
| Технические характеристики | КЦП | КЦЛ |
|---|---|---|
| Ширина рабочей поверхности, мм | от 500 до 1600 | от 500 до 1600 |
| Тип рабочей поверхности | метал. пластины | лента |
| Длина транспортирования (max), м | 90 | 90 |
| Скорость движения тяговой цепи, м/с | 0.3 | 0.3 |
| Тяговый элемент | цепь пластинчатая | цепь пластинчатая |
| Количество тяговых цепей, шт | 2 | 2 |
| Установленная мощность (max), кВт | 37 | 37 |
Предназначены для транспортировки тяжелых или объемных грузов (макулатуры, мусора), а также продуктов с высокой температурой, по прямой или ломанной трассе.
КОНВЕЙЕР ПЛАСТИНЧАТЫЙ ПОВОРОТНЫЙ (УСИЛЕННЫЙ)
| Технические характеристики | ||||
|---|---|---|---|---|
| Мощность электродвигателя, кВт | 22 | |||
| Длина конвейерной линии, м | 21 | |||
| Угол наклона горизонта, град. | 25 | |||
| Ширина ленты (полотна), мм | 1400 | |||
| Производительность (max), т/ч | 186 | |||
| Толщина пластин, мм | 10 | |||
ПНЕВМАТИЧЕСКОЕ И САМОТЕЧНОЕ ОБОРУДОВАНИЕ
ПНЕВМАТИЧЕСКИЙ ПЕРЕГРУЖАТЕЛЬ ТА-46А-II
| Технические характеристики | ||||
|---|---|---|---|---|
| Производительность, т/ч | 30-50 | |||
| Установленная мощность, кВт | 32 | |||
| Дальность подачи, м | Всасывания | Нагнетания | ||
| 5-15 | 5-50 | |||
Предназначен для выгрузки и загрузки зерна, цемента, минеральных удобрений и других сыпучих грузов, из речных судов, ж/д вагонов, автотранспорта и выполнения других перегрузочных работ.
ПНЕВМАТИЧЕСКИЙ ПЕРЕГРУЖАТЕЛЬ ТА-46А-III
| Технические характеристики | ||
|---|---|---|
| Производительность, т/ч | 15 | |
| Установленная мощность, кВт | 17 | |
| Всасывания | Нагнетания | |
| 5-15 | 0-30 | |
Предназначен для выгрузки и загрузки зерна, цемента, минеральных удобрений и других сыпучих грузов, из речных судов, ж/д вагонов, автотранспорта и выполнения других перегрузочных работ.
ПНЕВМАТИЧЕСКИЙ ПРОБООТБОРНИК-МАНИПУЛЯТОР
| Технические характеристики | ||
|---|---|---|
| Вылет стрелы манипулятора, м | 5.5 | |
| Ход телескопического участка, м | 1.5 | |
| Дальность подачи пробы, м (max) | 50 | |
| Глубина массива зерна, м (max) | 2 | |
| Угол подъема стрелы в вертикальной плоскости, град. | 45 | |
| Угол подъема стрелы в горизонтальной плоскости, град. | 180 | |
| Производительность при взятии пробы, кг/с | 0.5-1 | |
| Объем пробы, л | 2 | |
ЦИКЛОНЫ-ОСАДИТЕЛИ ТИПА БЦО
| Тип циклона |
Расход воздуха, Q м. куб/час |
Оптимальная скорость во входном патрубке, м/с | Коэффиц. очистки, % | |
|---|---|---|---|---|
| min | max | |||
| БЦО-1,5 | 1200 | 1500 | 16-21 | 96-97 |
| БЦО-2,4 | 1500 | 2400 | 16-21 | 96-97 |
| БЦО-3,6 | 2400 | 3600 | 16-21 | 96-97 |
| БЦО-4,8 | 3600 | 4800 | 16-21 | 96-97 |
| БЦО-6,3 | 4800 | 6300 | 16-21 | 96-97 |
| БЦО-8,4 | 6300 | 8400 | 16-21 | 96-97 |
| БЦО-11,4 | 8400 | 11400 | 16-21 | 96-97 |
| БЦО-15 | 11400 | 15000 | 16-21 | 96-97 |
Преимущества:
1. Простота конструкции
2. Меньшее сопротивление при одинаковом расходе воздуха
3. Разборная конструкция позволяет уменьшить расходы при транспортировке
4. Габаритные размеры и вес значительно меньше, чем у батареи циклонов с такими же характеристиками.
1. Простота конструкции
2. Меньшее сопротивление при одинаковом расходе воздуха
3. Разборная конструкция позволяет уменьшить расходы при транспортировке
4. Габаритные размеры и вес значительно меньше, чем у батареи циклонов с такими же характеристиками.
ЦИКЛОНЫ-РАЗГРУЗИТЕЛИ У2-БЦР
| Технические характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Шифр | Размеры, мм | Масса, кг |
Область применения: В пневмотранспортных сетях размольного отделения мельниц. Транспортирование отходов зерноочистительного отделения мельниц. Для очистки отработанного воздуха после аэраторов. |
||||
| Ø внутр. | L | Ø нар. | H | ||||
| Ц-160 | 160 | 357.5 | 56 | 1034 | 16 | ||
| Ц-190 | 190 | 372.5 | 60 | 1034 | 18 | ||
| Ц-220 | 220 | 387.5 | 65 | 1034 | 19.5 | ||
| Ц-250 | 250 | 472.5 | 70 | 1034 | 21 | ||
| Ц-290 | 290 | 497.5 | 75 | 1034 | 26 | ||
| Ц-340 | 340 | 522.5 | 85 | 1034 | 29 | ||
| Ц-450 | 450 | 652.5 | 120 | 1034 | 40 | ||
| Ц-675 | 675 | 790 | 215/215 | 2335 | 107 | ||
Предназначены для отделения транспортируемого материала от воздуха и вывода его из пневмотранспортной установки.
РАСПРЕДЕЛИТЕЛЬ САМОТЕЧНЫЙ ДРМ
| Технические характеристики | ДРМ-4 | ДРМ-6 | ДРМ-9А | ДРМ-12 | ДРМ-18 |
|---|---|---|---|---|---|
| Пропускная способность, т/ч | 200 | 200 | 200 | 75 | 75 |
| Диаметр выпусков, мм | 300 | 300 | 300 | 180 | 180 |
| Установленная мощность, кВт | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| Число направлений, шт | 4 | 6 | 9 | 12 | 18 |
| Масса, кг | 766 | 766 | 820 | 860 | 860 |
| Габаритные размеры, Высота | 1640 | 1640 | 1640 | 1640 | 1640 |
| Диаметр | 1830 | 1830 | 1830 | 2100 | 2100 |
Предназначен для подачи сыпучих материалов по одному из направлений в соответствии с заданным маршрутом.
УСТРОЙСТВА ОГНЕПРЕГРАЖДЕНИЯ В ЛИНИЯХ РЕЦИРКУЛЯЦИИ ВОЗДУХА ЭОР
| Технические характеристики | ЭОР-250 | ЭОР-355 | ЭОР-500 | ЭОР-630 | ЭОР-710 | ||
|---|---|---|---|---|---|---|---|
| Площадь сечения воздуховода, м2 | 0.05 | 0.1 | 0.2 | 0.31 | 0.4 | ||
| Расход воздуха, м/ч | 2000 | 4000 | 12000 | 20000 | |||
| Масса, кг | 270 | 340 | 435 | 510 | 600 | ||
| Время плавления теплового предохранителя при t-200°C, сек (не более) | |||||||
Предназначены для предотвращения распространения пламени в помещении по вентиляционному воздуховоду при рециркуляции воздуха из аспирационных и пневмотранспортных установок.
ПАКЕТОФОРМИРУЮЩАЯ МАШИНА • АВТОМОБИЛЕРАЗГРУЗЧИК АВС-50М

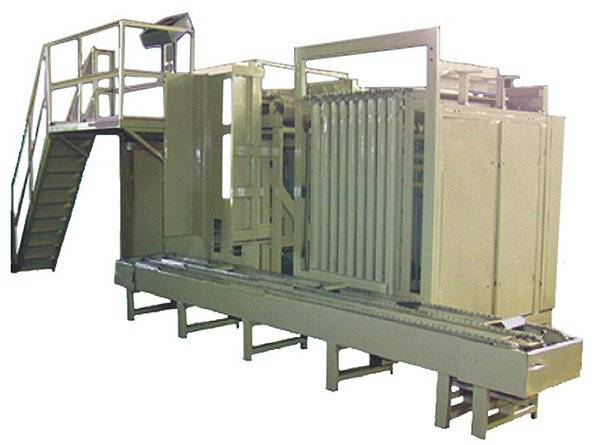

МАШИНА ПАКЕТОФОРМИРУЮЩАЯ С ЭЛЕКТРОННЫМ ШКАФОМ УПРАВЛЕНИЯ
| Технические характеристики | У1-УМП-1 | У1-УМП-2* | |||||
|---|---|---|---|---|---|---|---|
| Производительность, мешков/час | 600 | 600 | |||||
| Установленная мощность, кВт | 16 | 15 | |||||
| Количество мешков в слое, шт | 3 | 3 | |||||
| Число слоёв в пакете, шт. | 5.7.8 | 5.7.8 | |||||
| Масса, кг | 7000 | 7000 | |||||
| Габаритные размеры, мм: | 9800х3600х3100 | 8900х5100х3100 | |||||
| * У1-УМП-2 оснащена узлом уплотнения сыпучего продукта для снижения габаритов пакета и повышения его транспортабельности. | |||||||
Пакетоформирующая машина У1-УМП предназначена для формирования пакетов из тканевых и полипропиленовых мешков с сыпучим продуктом массой до 50 кг.
Преимущества применения машин по сравнению с ручным способом:
– Экономия складских помещений более, чем в 2 раза (при помощи погрузчика можно уложить в высоту 26 слоев пакетированной продукции);
– Сокращение время погрузки в 1,9-3,4 раза, повышение транспортабельности;
– Снижение трудозатрат на выполнение ручных работ в вагоне в 12,5 раз;
– Исключение ошибок учета и недобросовестности персонала;
– Эстетическая составляющая.
Преимущества применения машин по сравнению с ручным способом:
– Экономия складских помещений более, чем в 2 раза (при помощи погрузчика можно уложить в высоту 26 слоев пакетированной продукции);
– Сокращение время погрузки в 1,9-3,4 раза, повышение транспортабельности;
– Снижение трудозатрат на выполнение ручных работ в вагоне в 12,5 раз;
– Исключение ошибок учета и недобросовестности персонала;
– Эстетическая составляющая.
РАЗГРУЗЧИК АВТОМОБИЛЕЙ АВС-50М
| Технические характеристики | АВС-50М | АВС-50М-01 | АВС-50М-04 | АВС-50М-02 | АВС-50М-03 |
|---|---|---|---|---|---|
| Грузоподъемность, т | 50 | 50 | 60 | 80 | 100 |
| Длина платформы, м | 16 | 18 | 18.7 | 20 | 24 |
| Угол наклона платформы, град. | 38 | 38 | 38 | 38 | 38 |
| Время подъема платформы, сек. | 40 | 40 | 40 | 60 | 62 |
| Время опускания платформы, сек. | 32 | 32 | 32 | 56 | 58 |
| Установленная мощность, кВт | 4 | 4 | 4 | 2x2.2 | 2x4 |
| Масса, кг | 7020 | 8260 | 12400 | 17000 | 20260 |
Предназначен для механизированной выгрузки зерна и других сыпучих материалов из грузовых автомобилей, а также из автопоездов с одним или несколькими прицепами без их расцепки. Платформенные автомобилеразгрузчики применяются для разгрузки автомобилей методом опрокидывания. Оборудование изготавливается на основе электромеханического привода, без использования гидравлики, что упрощает обслуживание механизма. Автомобилеразгрузчики выпускаются на грузоподъемность 50,80 и 100 тонн. Стандартная длинна платформы для установки автомобиля может составлять 12, 16, 18 или 24 места, в зависимости от заданных условий.
Добавить комментарий
